軽量コンパクト大容量DC電子負荷装置　LSCシリーズ

LSCシリーズ

希望小売価格(税抜)  お問い合わせ下さい

発売中

コンパクトで軽量な大容量電子負荷装置

LSCシリーズは、4kW, 5kW, 6kWの3種類の電力範囲で150V/600V/1200Vモデルの直流電子負荷装置です。
マスタースレーブ並列接続に対応し、最大8台（最大48kW）までの大容量の放電試験が可能になります。
バッテリー、電気自動車の充電器/充電ステーション、電気自動車のバッテリーの仕様をテストおよび検証に使用ができます。

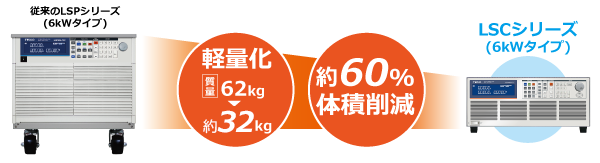

LSCシリーズは、非常にコンパクトな電子負荷です。(6kWモデルにて当社比40%体積)

軽量コンパクト設計

優れた放熱構造により、リニア方式で非常にコンパクトなDC電子負荷装置です。

軽量コンパクト設計

マスタースレーブ並列動作による大容量化

同一モデルを最大8台並列接続が可能です。
6kWモデルを8台接続した場合、最大48kWの大電力放電が可能になります。

マスタースレーブ並列動作による大容量化

電圧源電流源評価

LSCシリーズは、StaticモードでCC,CR,CV,CPモードで放電が可能で、DynamicモードはCC,CR,CPモードで放電が可能です。StaticとDynamicの両モードで、電圧、電流、電力の上限下限しきい値を設定し、電圧源電流源の出力状態の判定ができます。
また、サージテストを使用すると、モーター等の始動電流を再現できます。
サージテストは、LOADオン時にCCモードでのサージ電流を流し、通常電流値まで階段状に電流値を減少させる動作をします。

電圧源電流源評価

保護回路評価:ターボモードが使用可能

電圧源電流源等のUUT出力の短絡保護や過電流/過電力保護の動作を評価するために、ShortテストやOCP/OPPテストが使用できます。また、BMS回路の短絡保護や過電流保護の動作を評価するために、BMS ShortテストやBMS OCPテストが使用できます。

バッテリー評価:CCまたはCPモードでの放電

BattテストとCV+C/P limitモードでバッテリー評価ができます。
Battテストは、4種類の放電停止条件(電圧,時間,AH,WH)が設定でき、停止条件何れかを満たすと放電を停止します。バッテリー放電のAHとWHが測定できます。
CV+C/P limitモードは、バッテリー電圧がCV設定値以上でCCまたはCP放電を行います。バッテリー電圧がCV設定値になると、バッテリー電圧をCV設定値に保ち、負荷電流は徐々に減少します

シリーズ仕様

・軽量・省スペースの コンパクト設計
・マスタースレーブ並列動作による大容量化（最大 48kW）
・大型 LCDディスプレイに 5つのデジタル V/A/Wメーターを同時に表示可能
・CC、 CR、 CV、 CP、 CV + CL、 CV + PL、 Dynamicおよび短絡動作モード
・「ターボモード」を搭載し、特定のテストでは 2秒間だけ定格電力、電流の 1.5倍の放電が可能
バッテリー 評価 : CCまたは CPモードでの放電
BattテストとCV+C/P limitモードでバッテリー評価ができます。
Battテストは、 4種類の放電停止条件 (電圧 ,時間 ,AH,WH)が設定でき、 停止条件 何れかを満たすと放電を停止します。 バッテリー放電の AHと WHが 測定できます。
CV+C/P limitモード は、 バッテリー電圧が CV設定値以上で CCまたは CP放電を行います。バッテリー電圧が CV設定値になると、バッテリー電圧を CV設定値に保ち、負荷電流は徐々に減少します。
・インタフェース（ユーザーオプション）: USB / LAN / RS-232C / GP-IB

定格

表下部のスクロールバーで横スクロールしてご覧いただけます。

型名

LSC402-151

LSC502-151

LSC602-151

LSC402-601

LSC502-601

LSC602-601

LSC402-122

LSC502-122

LSC602-122

入力定格

通常

モード

ターボ

モード*1

通常

モード

ターボ

モード*1

通常

モード

ターボ

モード*1

通常

モード

ターボ

モード*1

通常

モード

ターボ

モード*1

通常

モード

ターボ

モード*1

通常

モード

ターボ

モード*1

通常

モード

ターボ

モード*1

通常

モード

ターボ

モード*1

電力

4kW

6kW

5kW

7.5kW

6kW

9kW

4kW

6kW

5kW

7.5kW

6kW

9kW

4kW

6kW

5kW

7.5kW

6kW

9kW

電流

400A

600A

500A

750A

600A

900A

280A

420A

350A

525A

420A

630A

160A

240A

200A

300A

240A

360A

電圧

150V

600V

1200V

最低動作電圧

0.7V@400A

0.7V@500A

0.7V@600A

10V@280A

10V@350A

10V@420A

15V@160A

15V@200A

15V@240A

Static CCモード

RANGE

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

範囲*2/分解能

0-40A

/0.64mA

0-400A

/6.4mA

0-50A

/0.80mA

0-500A

/8.0mA

0-60A

/0.96mA

0-600A

/9.6mA

0-28A

/0.448mA

0-280A

/4.48mA

0-35A

/0.56mA

0-350A

/5.6mA

0-42A

/0.672mA

0-420A

/6.72mA

0-16A

/0.256mA

0-160A

/2.56mA

0-20A

/0.32mA

0-200A

/3.2mA

0-24A

/0.384mA

0-240A

/3.84mA

Static CRモード

RANGE

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

範囲*2 /分解能

0.375-

22.5kΩ

/44.4uS

0.0018-

0.375Ω

/6.25uΩ

0.3-

18kΩ

/55.6uS

0.0015-

0.3Ω

/5uΩ

0.25-

15kΩ

/66.7uS

0.0012-

0.25Ω

/4.167uΩ

2.1435-

128.61kΩ

/7.775uS

0.0357-

2.1435Ω

/35.73uΩ

1.7148-

102.888kΩ

/9.719uS

0.0285-

1.7148Ω

/28.584uΩ

1.429-

85.74kΩ

/11.66uS

0.0238-

1.429Ω

/23.82uΩ

7.5-

450kΩ

/2.22uS

0.0937-

7.5Ω

/125uΩ

6-

360kΩ

/2.78uS

0.075-

6Ω

/100uΩ

5-

300kΩ

/3.33uS

0.0625-

5Ω

/83.34uΩ

Static CVモード

範囲分解能/確度

0 - 150V / 2.5mV / ± 0.05% of (Setting + Range)

0 - 600V / 10mV / ± 0.05% of (Setting + Range)

0 - 1200V / 20mV / ± 0.05% of (Setting + Range)

Static CPモード

RANGE

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

範囲*2/分解能

0-400W

/6.4mW

400-4kW

/64mW

0-500W

/ 8mW

500-5kW

/80mW

0-600W

/9.6mW

600-6kW

/96mW

0-400W

/6.4mW

400-4kW

/64mW

0-500W

/8mW

500-5kW

/80mW

0-600W

/9.6mW

600-6kW

/96mW

0-400W

/6.4mW

400-4kW

/64mW

0-500W

/8mW

500-5kW

/80mW

0-600W

/9.6mW

600-6kW

/96mW

CV+C/P limitモード

電圧: 範囲/分解能

150V / 2.5mV

600V / 10mV

1200V / 20mV

電流: 範囲分解能

400A / 6.4mA

500A / 8mA

600A / 9.6mA

280A / 4.48mA

350A / 5.6mA

420A / 6.72mA

160A / 2.56mA

200A / 3.2mA

240A / 3.84mA

電力: 範囲/分解能

4kW / 64mW

5kW / 80mW

6kW / 96mW

4kW / 64mW

5kW / 80mW

6kW / 96mW

4kW / 64mW

5kW / 80mW

6kW / 96mW

Dynamicモード

CC RANGE

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

スルーレート*3

範囲

25.6m-

1.6A/us

256m-

16A/us

32m-

2A/us

320m-

20A/us

38.4m-

2.4A/us

384m-

24A/us

17.92m-

1.12A/us

179.2m-

11.2A/us

24.4m-

1.4A/us

244m-

14A/us

26.88m-

1.68A/us

268,8m-

16.8A/us

10.24m-

0.64A/us

102.4m-

6.4A/us

12.8m–

0.8A/us

128m-

8A/us

15.36m-

0.96A/us

153.6m-

9.6A/us

分解能: mA/us

6.4

64

8

80

9.6

96

4.4

44.8

5.6

56

6.72

67.2

2.56

25.6

3.2

32

3.84

38.4

Thigh & Tlow

範囲: 0.010 - 9.999 / 10.00 - 99.99 / 100.0 - 999.9 / 1000 - 9999ms, 分解能: 0.001 / 0.01 / 0.1 / 1ms

計測

電圧計: 5桁表示

範囲: 0-15V/分解能: 0.25mV , 範囲: 15-150V/分解能: 2.5mV

範囲: 0-60V/分解能: 1.00mV , 範囲:60-600V/分解能: 10.0mV

範囲: 0-120V/分解能: 2.00mV , 範囲:120-1200V/分解能: 20.0mV

電流計: 5桁表示

範囲/分解能

0-40A

/0.64mA

40-400A

/6.4mA

0-50A

/0.8mA

50-500A

/8mA

0-60A

/0.96mA

60-600A

/9.6mA

0-28A

/0.448mA

28-280A

/4.48mA

0-35A

/0.56mA

35-350A

/5.6mA

0-42A

/0.672mA

42-420A

/6.72mA

0-16A

/0.256mA

16-160A

/2.56mA

0-20A

/0.32mA

20-200A

/3.2mA

0-24A

/0.384mA

24-240A

/3.84mA

電力計: 5桁表示

範囲/分解能

4kW/0.01W

5kW/0.01W

6kW/0.01W

4kW/0.01W

5kW/0.01W

6kW/0.01W

4kW/0.01W

5kW/0.01W

6kW/0.01W

その他

短絡抵抗/短絡電流

1.8mΩtyp./400A

1.5mΩtyp./500A

1.2mΩtyp./600A

35.73mΩtyp./280A

28.584mΩtyp./350A

23.82mΩtyp./420A

93.75mΩtyp./160A

75mΩtyp./200A

62.505mΩtyp./240A

ロードオン/オフ

電圧

0.25 - 62.5V / 0 - 62.25V

0.4 - 100V / 0 - 99.6V

1 - 250V / 0 – 250V

共通仕様

外部電圧制御

外部電圧0-10Vにて、CCモード0A-定格電流値およびCPモード0W-定格電力値を設定

電流モニタ

0A-定格電流にて、0V-10Vを出力

通信インタフェース

オプションアクセサリー搭載により、GP-IB、RS-232C、USB、LANを使用可能

保護

OPP: 105%, OCP: 104%, OVP: 105%, OTP: 90±5℃

AC定格

100Vac - 240Vac ±10%, 50/60Hz ± 3Hz, 550VA

寸法, 質量

H: 177mm×W: 440mm×D: 745mm, 150Vモデル: 28kg, その他モデル: 29kg

使用保存環境*4

使用温度範囲*8: 0 - 40℃, 保存温度: -20 - 70℃, 使用湿度範囲: 0 - 85%, 保存湿度: 90%以下, 使用高度: 標高2000m以下

*1:周囲温度が25℃での仕様
*2: Range選択(AUTOまたはRange II)は、CCモードでのみ。他のモードは、AUTO。
*3:スルーレイトの最小立ち上がり時間: 25us typical
*4:動作温度範囲は0〜40℃です。特に記載のない限り、すべての仕様は25±5℃に適用されます。

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-246 3,300円 USB2.0ケーブル （A - B）
CB-2420P 20,000円

GP-IBケーブル(2m)
PEL-022 40,000円 AEL/LSPシリーズ用GP-IBオプション
PEL-023 26,000円 AEL/LSPシリーズ用RS-232Cオプション
PEL-024 75,000円 AEL/LSPシリーズ用LANオプション
PEL-025 38,000円 AEL/LSPシリーズ用USBオプション
